Aurinkosähköhitsausnauhavalssaamo

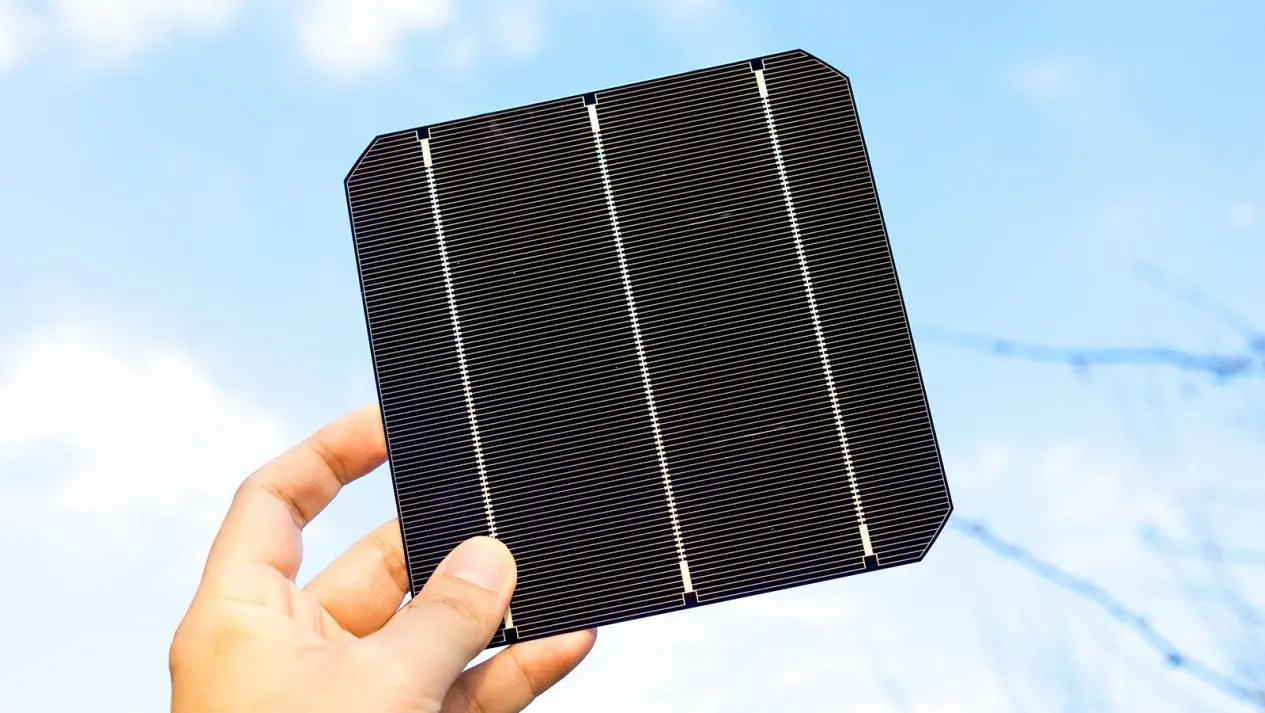

GRM Rolling Mill -tehtaan valmistama Kiinan aurinkosähköhitsausnauhavalssaamo on erityinen litteä lankatuote, jota käytetään aurinkokennojen liittämiseen aurinkosähkömoduuleissa. Se koostuu kuparisubstraatista ja pintapinnoitteesta. Kuparisubstraatti on yleensä erittäin puhdasta hapetonta kuparia tai punaista T2-kuparia, jonka kuparipitoisuus on ≥ 99,99 % ja johtavuus ≥ 98 %. Sillä on hyvä johtavuus ja tietty lujuus, mikä voi varmistaa tehokkaan virransiirron.

Lähetä kysely

Tuotteen Kuvaus

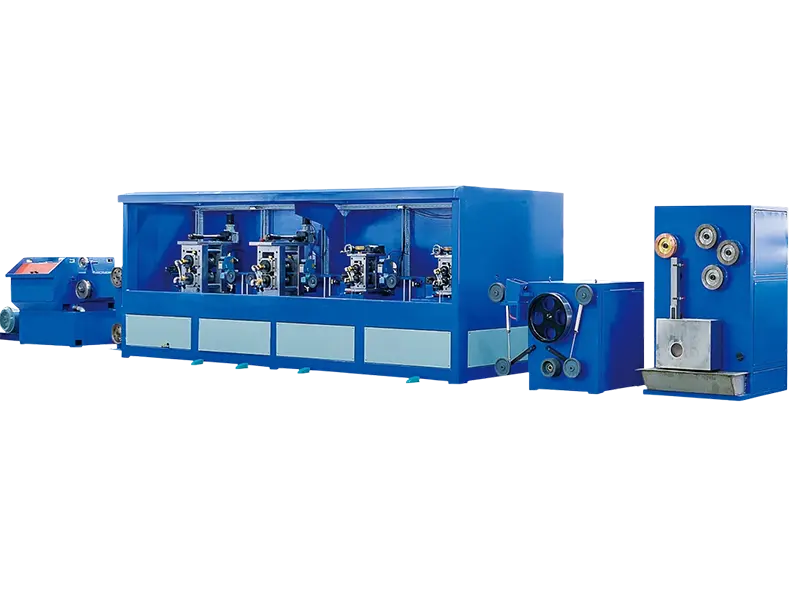

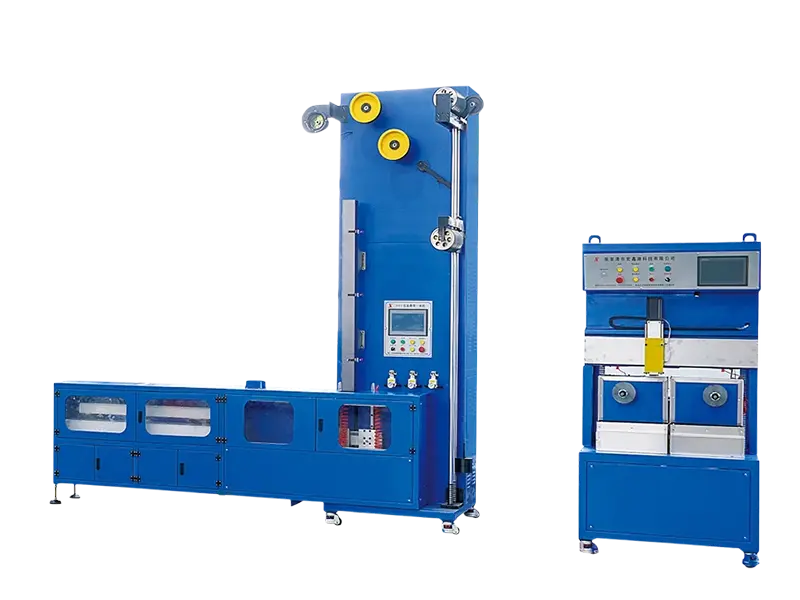

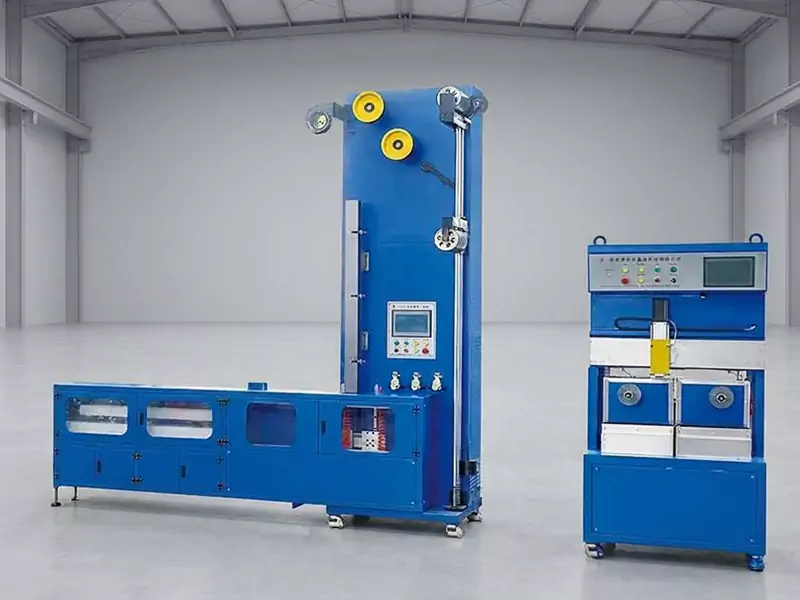

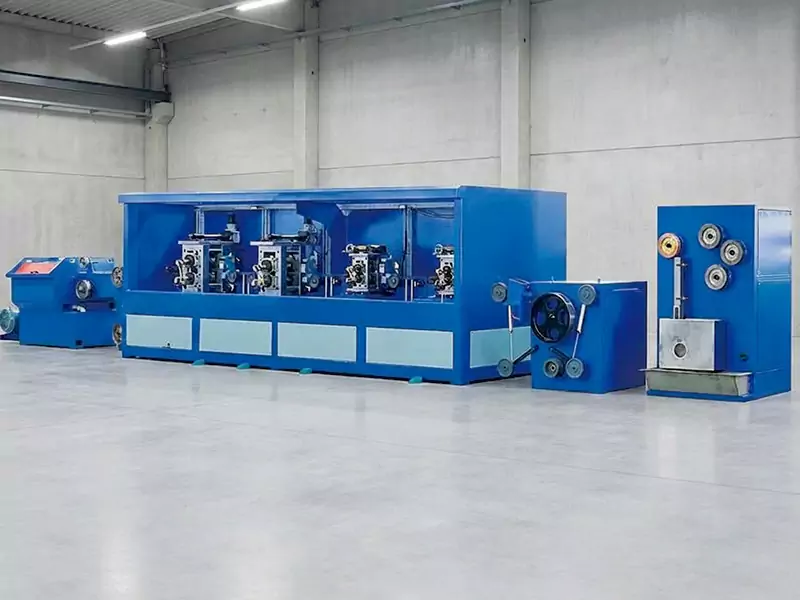

Yrityksemme itsenäisesti kehittämä kestävä aurinkosähköhitsausnauhavalssaamo GRM Rolling Millin toimittajan integroitu kone on huippuluokan älykäs laite, joka on erityisesti suunniteltu aurinkosähköteollisuudelle. Se integroi keskeiset toiminnalliset moduulit, kuten täysin automaattisen langanlaskujärjestelmän, monivaiheisen tarkkuusvalssauksen, älykkään jännityksen hallinnan, jatkuvan hehkutuksen ja kaksiasemaisen käämityksen.

Alan johtavana nopeana, erittäin tarkana virtakiskointegroituna koneena tämä laite pystyy toteuttamaan koko prosessin integroidun tuotannon ¢3 mm kupariraaka-aineista valmiisiin tuotteisiin (leveys 3 ~ 8 mm, paksuus 0,2 ~ 0,45 mm), maksimikäyttönopeudella 250 m/min, mikä vastaa täydellisesti korkean tehokkuuden, korkean mittakaavan valovoiman, korkean mittakaavan tuotantotarkkuuden ja moduulien tiukkoja vaatimuksia.

Tyypillinen prosessikulku

1. Litteän langan valssausprosessi (soveltuu aurinkosähköhitsausnauha-kupera nauha-integroituun koneeseen)

Langan poisto - monimuotoinen langanveto - tarkkuuskalanterointi - online-tunnistus ja ohjaus - yksimuotoveto - CNC-kuorinta - nopea tinaus - jatkuva hehkutus (typpisuojaus) - vakiojännityskäämitys

Tekniset parametrit

PV Ribbon -tuotteet	Parametri	Teollisuus Vakio	Muu yritys	GRM
Standard Interconnect PV Nauha	Pinnoitteen paksuus	±5 μm	25±5μm	25±3μm
	Valmiin tuotteen paksuus	20,01 mm	20,015 mm	20,01 mm
	Valmiin tuotteen leveys	±0,05 mm	±0,05 mm	±0,05 mm
	Vetolujuus	≥110Mpa	≥150Mpa	≥170Mpa
	Pidentymä	≥ 15 %	≥ 25 %	≥ 25 %
	Sadonvoimakkuus	≤70Mpa	≤70Mpa	62,68 Mpa
	Sirppi mutka	≤5mm/m	≤4mm/m	≤4mm/m
	Resistanssi	0,30 Ω* mm/m 0,30Ω*	0,02-0,023 Ωmm/m 0,02-0,023 Ω	0,0230 Ωmm/m 0,0230Ω
	Ikääntymisen vastustuskyky	-	-	DH2000

Tekniset edut

Suuri tarkkuus: ±0,01 mm paksuustoleranssi, mukautuu aurinkosähköhitsausnauhojen tiukoihin standardeihin

Korkea hyötysuhde: 250 m/min nopea valssaus, laadukas aurinkosähköhitsausnauhavalssaus toimitetaan

Monimateriaalisovitus: yhteensopiva kuparin, alumiiniseoksen jne. kanssa, vahva skaalautuvuus

Pinnan karheus Ra≤0,2μm (vähennä akun halkeamisen riskiä)

Tyypilliset sovellukset:

Aurinkosähkökenttä: aurinkosähköhitsausnauhojen ja -kiskojen massatuotanto, joka auttaa komponentteja johtamaan sähköä tehokkaasti.

Erikoismuotoisten virtakiskojen mittatilaustyöstö (poikkileikkaus kolmio/suunnikkaan muotoinen)

Elektroniikkateollisuus: korkean tarkkuuden litteän langan käsittely, soveltuu muuntajille, induktoreille ja muille komponenteille

Räätälöity suunnittelu ja huoltopalvelu

Räätälöity palvelu: parametrit, kuten kulkujen lukumäärä, muottimateriaali ja vetonopeus, voidaan säätää asiakkaiden erityistarpeiden mukaan.

Laitteiston päivitys: tue hyväksymismoduulien lisäämistä myöhemmässä vaiheessa kapasiteetin laajentamisen tai prosessin päivityksen tarpeisiin.

Ylläpitokustannukset: Mitä enemmän ajoja, sitä korkeammat muotti- ja ylläpitokustannukset, mutta yksittäisen käsittelyn tehokkuus paranee merkittävästi. On suositeltavaa tehdä järkevä valinta tuotannon mittakaavan perusteella.

Tervetuloa ottamaan meihin yhteyttä ja saadaksesi lisätietoja valosähköhitsausnauhavalssaimesta!
