CTC jatkuvasti transponoitu johdinlinja

GRM Rolling Mill CTC Continuously Transposed Conductor Line tarjoaa vakaan toiminnan ja suuren tarkkuuden, tukee nopeuden säätöä ja räätälöityjä kokoonpanoja ja on laajalti sovellettavissa tarkkuuslankojen tuotantoon muuntajien, uusien energia-ajoneuvojen, kodinkoneiden, lääketieteen ja ilmailun sähkökentissä. Ota yhteyttä!

Lähetä kysely

Tuotteen Kuvaus

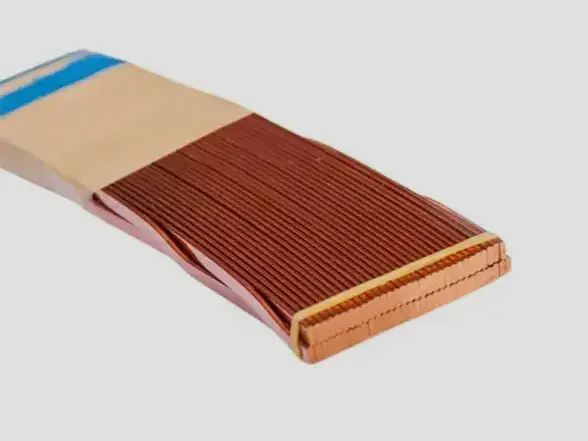

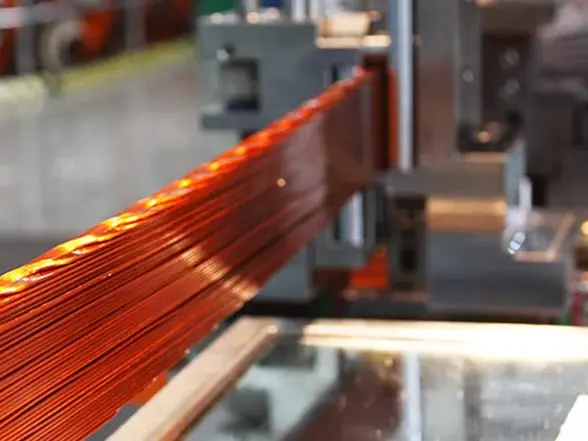

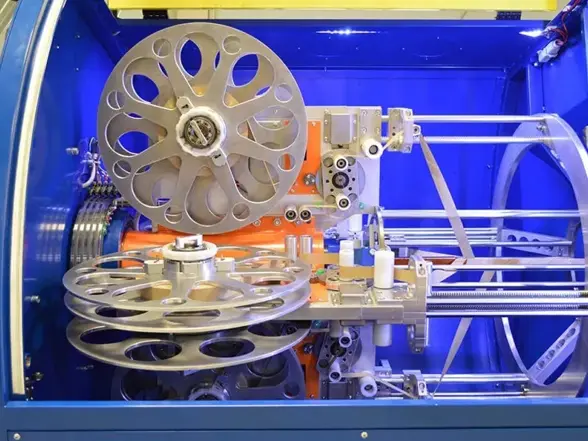

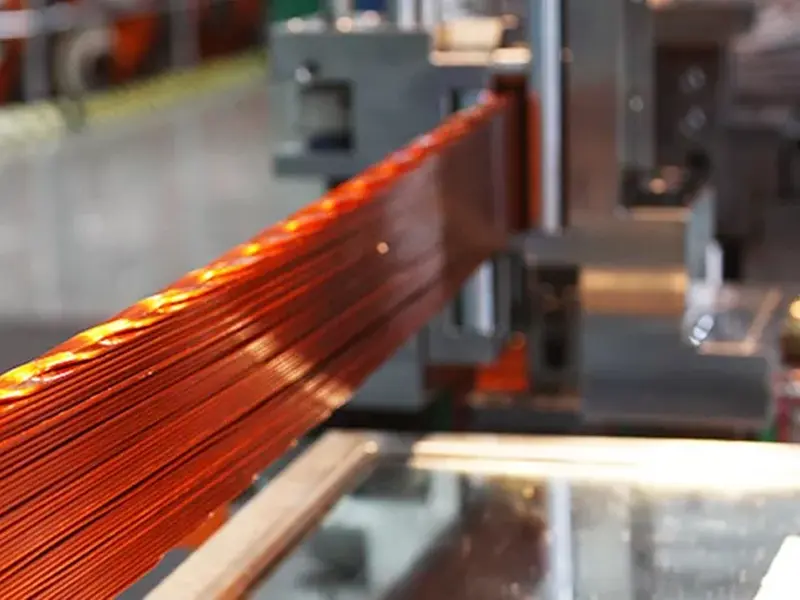

GRM Rolling Millin CTC Continuously Transposed Conductor Line transponoi jatkuvasti 5–47 säiettä päällystämällä kylmämuokatut, happivapaat litteät kuparilangat eristävällä lakalla ja käärimällä ne eristepaperilla ja muilla eristysmateriaaleilla. Johtimet kerrataan sitten kompaktiksi ja siististi järjestetyksi poikkileikkaukseltaan suorakaiteen muotoiseksi johdinnipuksi.

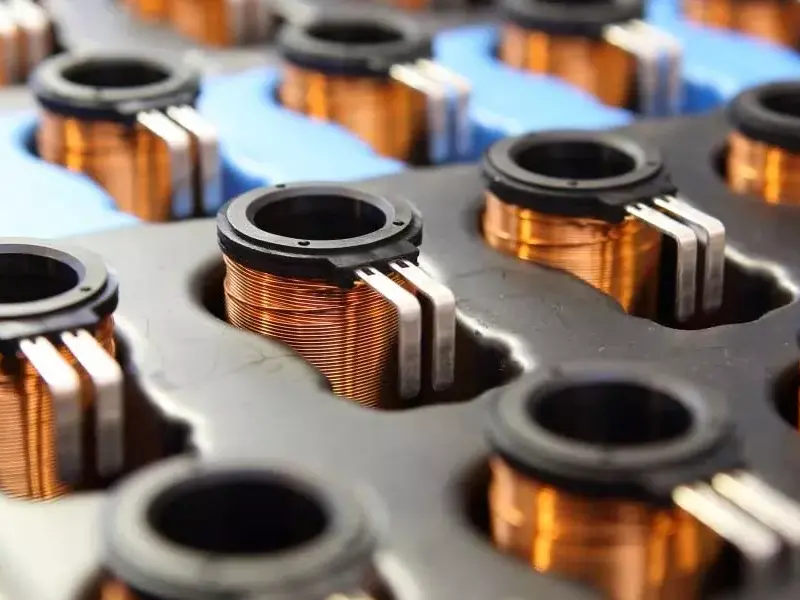

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Sovellusteollisuus

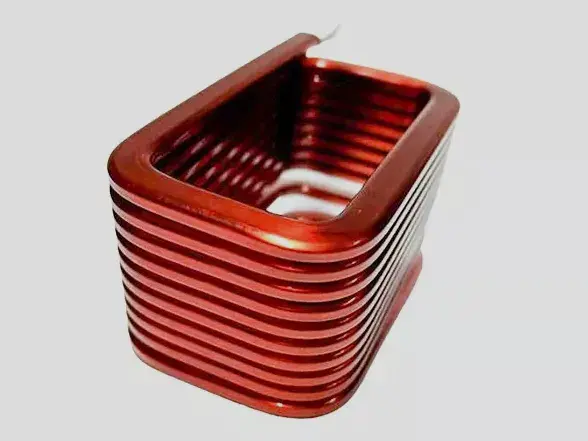

1. muuntajan käämit

2. EV-komponentit

3. Kodinkoneet

4. Lääketieteelliset laitteet

5. Ilmailualan sähkökokoonpanot

Pääprosessin kulku

Maksu → Rinnakkaisohjaus → Tarkkuussiirto → Eristeen kääre (valinnainen) → Take-up

Tekniset tiedot

Yhden johtimen parametrit	Min	Max
Paksuus	1,15 mm	3,15 mm
Leveys	3,0 mm	12,5 mm
Leveys/paksuussuhde	3:1	8:1
Emalin paksuus	0,08 mm	0,18 mm

CTC-johtimen parametrit	Min	Max
Tuotantonopeus	1 m/min	15 m/min
Johtajien lukumäärä	5 (pariton)	47 (pariton)
Korkeus (mm)	5.0	80.0
Leveys (mm)	6.0	26.0
Transponointitiheys (mm)	20	280
Korkeus/leveyssuhde	1:3	8:1
Transponoinnin työntönopeus	colspan = "2"	150 kertaa/min

Tärkeimmät ominaisuudet

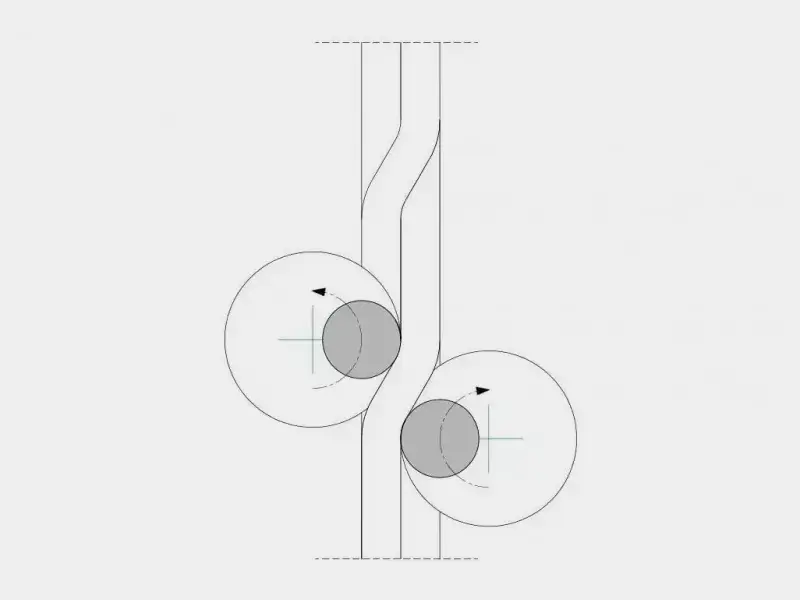

1. Tarkkuustransponointijärjestelmä vakaaseen johtimien kohdistukseen

2. CTC Continuously Transposed Conductor Line voi olla yhteensopiva emalipäällystettyjen litteiden kuparijohtimien kanssa

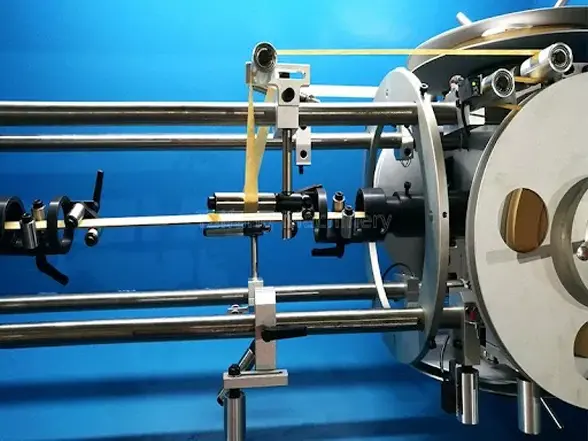

3. Valinnainen eristepaperin kääreyksikkö

4. Servo-ohjattu jännitys- ja käämitysjärjestelmä

Tekniset edut

GRM:n tuotantolaitos on varustettu online-pinnoitus- ja tarkastusjärjestelmillä, jotka pystyvät käsittelemään erikoismagneettijohtoja monikerroksisilla emalipinnoitteilla. Tuoreen pinnoitteen käsittely samassa laitoksessa parantaa sähkövastuksen suorituskykyä ja parantaa johtimen pinnan laatua. Jatkuva online-seuranta varmistaa edelleen mittojen yhdenmukaisuuden ja pitkän aikavälin toiminnan vakauden.

FAQ

1. Mikä on CTC-johdin?

CTC (Continuously Transposed Conductor) on suorakaiteen muotoinen johdinpaketti, joka on valmistettu transponoimalla jatkuvasti useita eristettyjä litteitä johtimia muuntajien pyörrevirtahäviöiden vähentämiseksi.

2. Mitä materiaaleja linja voi käsitellä?

Linja on suunniteltu pääasiassa emalipinnoitetuille hapettomille litteille kuparijohtimille ja niihin liittyville magneettilangan materiaaleille.

3. Voidaanko kone räätälöidä?

Kyllä. GRM tarjoaa räätälöityjä kokoonpanoja johtimien mittojen, tuotantonopeuden, eristysrakenteen ja laitoksen asettelun mukaan.

Oletko valmis päivittämään magneettilangatuotannon?

Ota yhteyttä GRM:ään saadaksesi räätälöityjä CTC-johtimien tuotantoratkaisuja, jotka on räätälöity tarkkuustasolangankäsittelyyn, muuntajasovelluksiin ja edistyneeseen magneettilangan valmistukseen.
