Integroitu veto- ja rullauslinja tarkkuuskuparilangalle

GRM-integroitu veto- ja valssauslinja yhdistää langan vedon, tarkkuusvalssauksen, online-mittauksen ja automaattisen oton yhdeksi jatkuvaksi tuotantoprosessiksi. Järjestelmä on suunniteltu valmistamaan korkean tarkkuuden kuparista litteää lankaa, jota käytetään magneettijohtimissa, muuntajajohtimissa, CTC-johtimissa ja EV-moottorisovelluksissa.

GRM integroitu litteä lanka tuotantolinja on suunniteltu jatkuvaankuparilangan prosessointi tarkkuuslitteiksi johtimiksitiukka mittatoleranssi ja erinomainen pinnanlaatu.

Integroimalla veto- ja valssausprosessit yhdeksi tuotantojärjestelmäksi linja parantaa merkittävästi tuotannon tehokkuutta samalla, kun se vähentää manuaalista käsittelyä ja säilyttää vakaan tuotteen johdonmukaisuuden pitkien tuotantosyklien ajan.

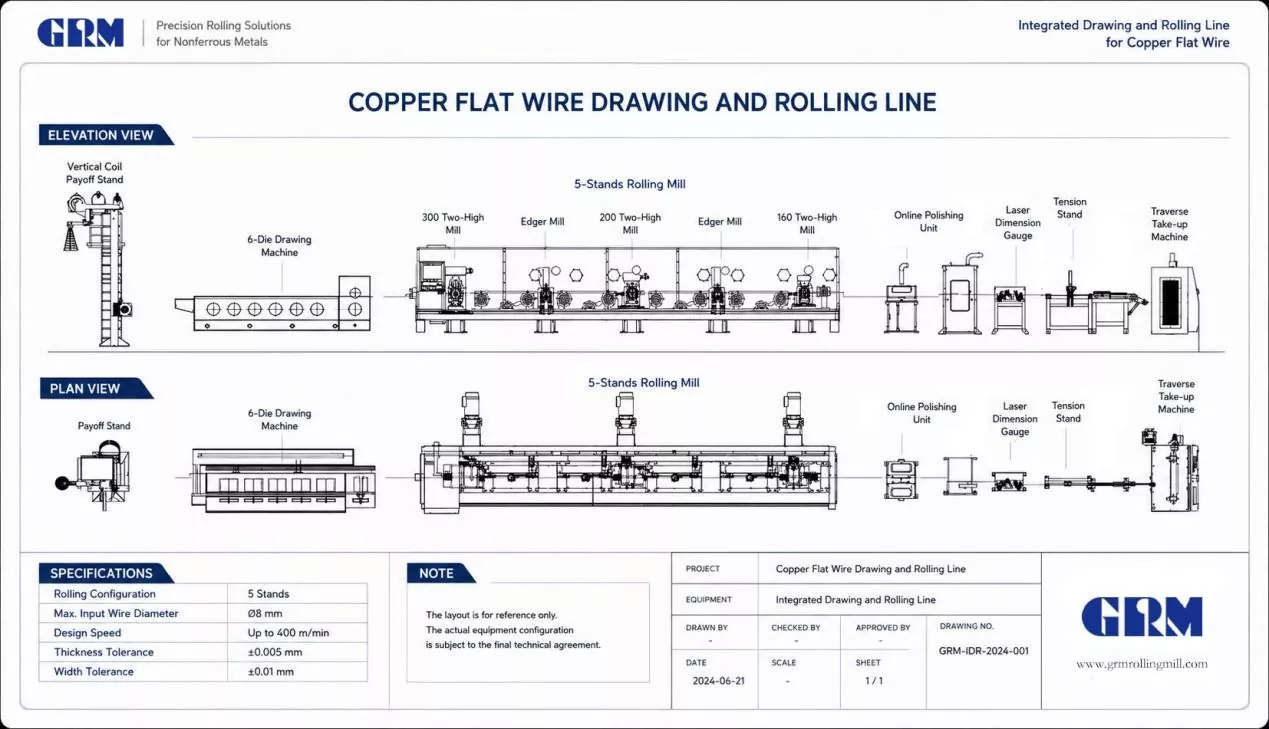

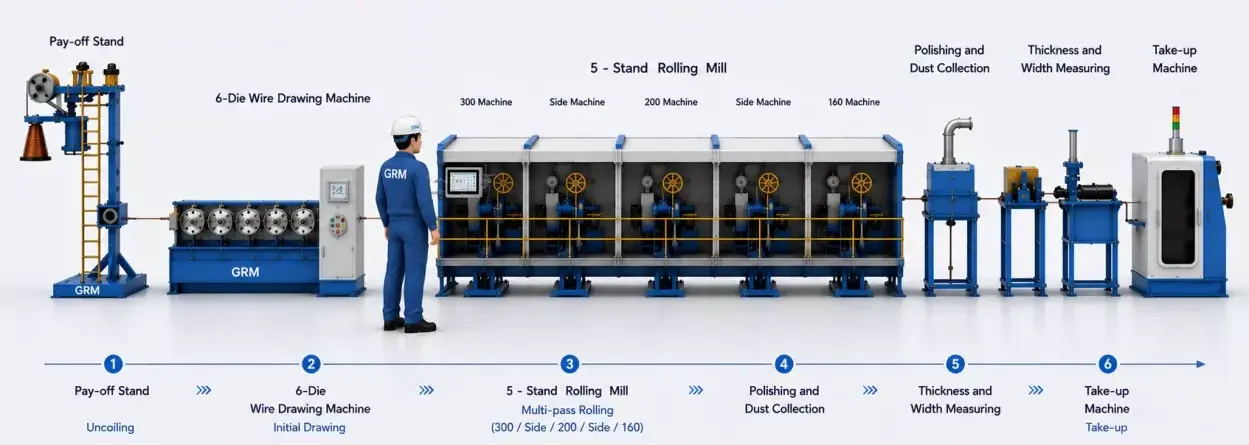

Joustava ja tehokas muotoilu

Pystysuora kelan maksuteline: 1 settititititi

DLF6D/500 Six-die-piirustuskone: 1 settititititi

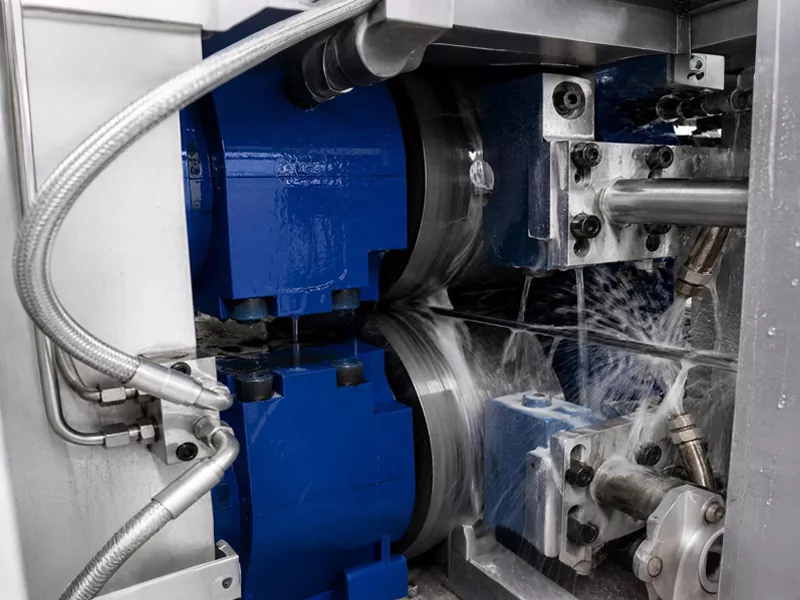

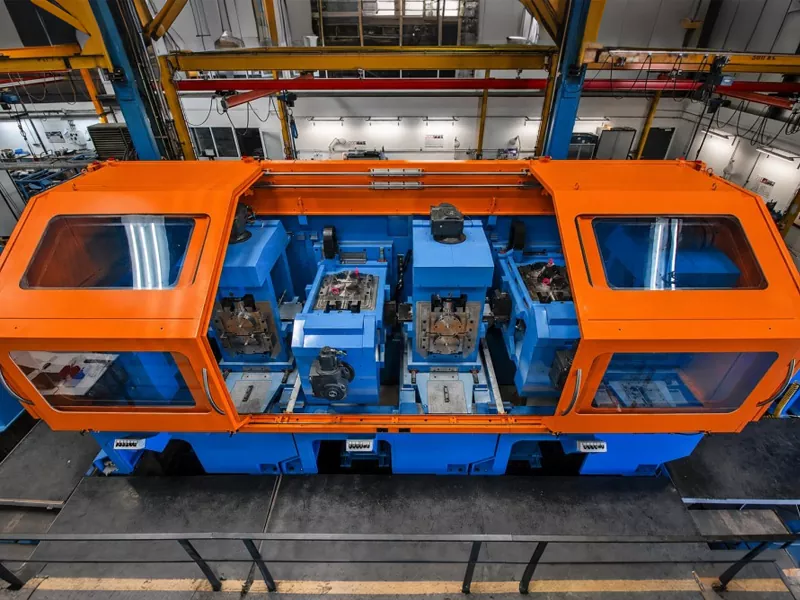

Kahden telan tarkkuusvalssaamo: 3 sarjaa

Sivuvalssain: 2 sarjaa

Online-kiillotus- ja pölynkeräyslaite: 1 settititititi

Online paksuuden ja leveyden mittauslaite: 1 settititititi

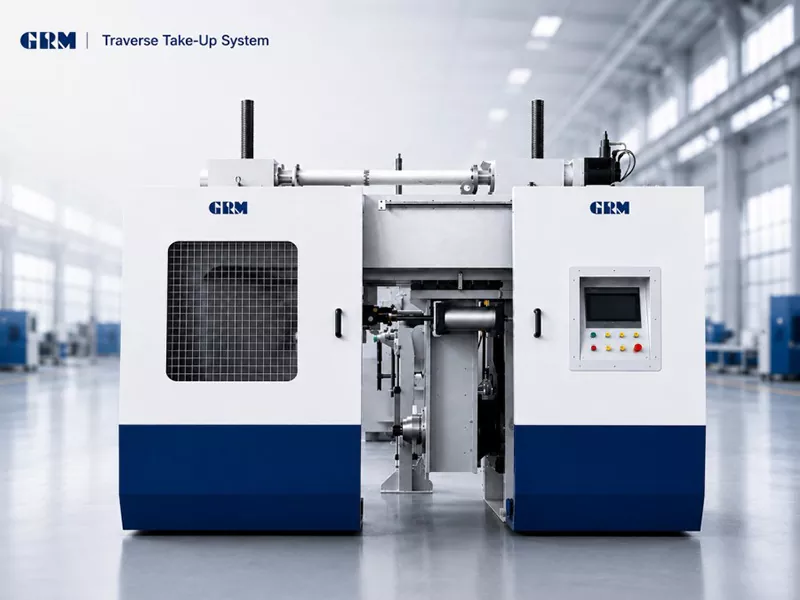

Poikittainen vastaanottokone: 1 settititititi

Täydellinen linja kuparilangan tuotantoon

Integroitu veto- ja rullauslinja tarkkuuskuparilangalle on suunniteltu vaativaan mittatarkkuuteen sähköjohtimien valmistuksessa. Maksiminopeudellaan 400 m/min se soveltuu hyvin laajamittaiseen jatkuvaan kuparilankavalmistukseen.

Verrattuna perinteisiin itsenäisiin valssausprosesseihin, integroitu linja eliminoi välimateriaalin käsittelyn ja varmistaa erinomaisen mittojen tasaisuuden koko tuotantojakson ajan.

* Tuotantolinjaprosessi voidaan räätälöidä asiakkaan tuotteen mittojen mukaan

TEKNISET TIEDOT

Tyypilliset sovellukset

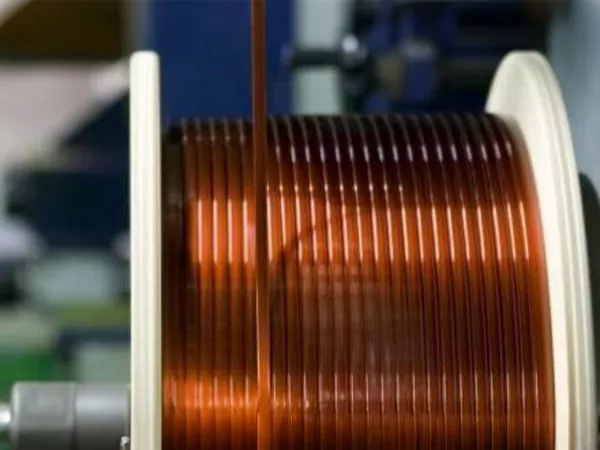

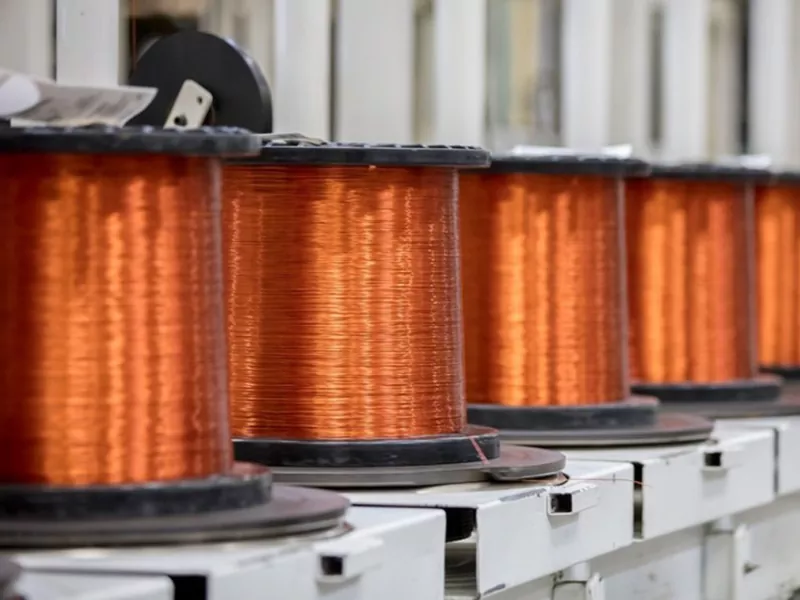

Emaloitu suorakaiteen muotoinen magneettilanka

CTC Jatkuvasti Transponoitu johdin

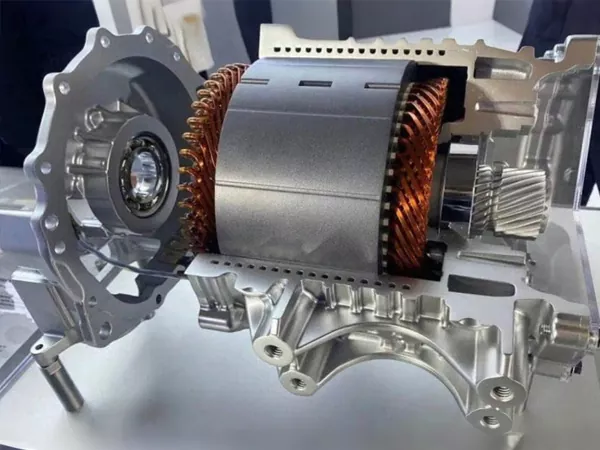

EV-moottorin hiusneulajohdin

EV Motor Flat Wire tuotanto

FAQ

1. Voiko tämä tuotantolinja valmistaa kuparista litteää lankaa muuntajasovelluksiin?

Kyllä, linja on suunniteltu tuottamaan korkean tarkkuuden kuparista litteää lankaa muuntajajohtimiin, magneettijohtimiin ja muihin sähkösovelluksiin.

2. Voidaanko tarkkuuskuparin litteän langan integroitua veto- ja rullauslinjaa mukauttaa?

Kyllä, GRM tarjoaa räätälöityjä tuotantolinjaratkaisuja syöttömateriaalisi, valmiiden lankojen mittojen ja tuotantovaatimusten perusteella.

3. Minkä tarkkuuden tarkkuusvalssausprosessilla voidaan saavuttaa?

Järjestelmä voi saavuttaa paksuustoleranssin jopa ±0,005 mm ja leveystoleranssin jopa ±0,01 mm tarkkuuskuparin lattalangan valmistukseen.

4. Miksi valita integroitu piirustus- ja valssauslinja erillisten koneiden sijaan?

Integroitu kuparilankatuotantolinja parantaa tehokkuutta, vähentää materiaalinkäsittelyä ja varmistaa vakaamman tuotteen koostumuksen.

Etsitkö räätälöityä kuparilankatuotantoratkaisua?

GRM tarjoaa täydelliset suunnitteluratkaisut materiaalispesifikaatiosi, valmiiden lankojen mittojen ja loppupään sovellusten vaatimuksiin perustuen.

Ota yhteyttä suunnittelutiimiimme teknistä konsultointia ja räätälöityä tuotantolinjan suunnittelua varten.
