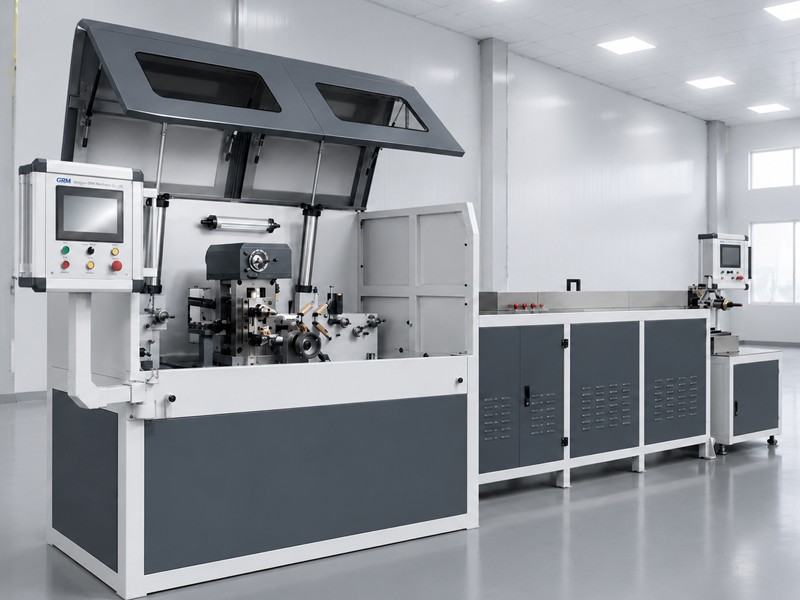

Suorakaiteen muotoinen langan mikrorullausyksikkö

GRM suorakaiteen muotoinen langan mikrovalssausyksikkö on suunniteltu hienon pyöreän metallilangan tarkkaan valssaamiseen korkean tarkkuuden suorakaiteen muotoiseksi langaksi jatkuvan monivaiheisen kylmävalssausprosessin avulla.
Järjestelmä on kehitetty tuottamaan hienojakoisia suorakaiteen muotoisia lankoja minikääreille, tarkkuuskäämitysjohtimia, lääketieteellisten ohjainlankojen litteälankakomponentteja, johtavia anturielementtejä ja muita mikroprofiloituja metalliosia, jotka vaativat vakaat mitat ja puhtaan pinnan.
Erikoistuneena tarkkuusvalssauslaitteiden valmistajana GRM tarjoaa räätälöityjä mikrovalssausratkaisuja kuparilangalle, seoslangalle ja muille hienoille metallimateriaaleille eri tuotantovaatimusten mukaan.

Lähetä kysely

Tuotteen Kuvaus

GRM Micro Rolling Unit on suunniteltu jatkuvaan hienon pyöreän langan muuntamiseentarkkuus suorakaiteen muotoinen lankakapealla paksuusalueella ja korkealla leveys-paksuussuhteella.

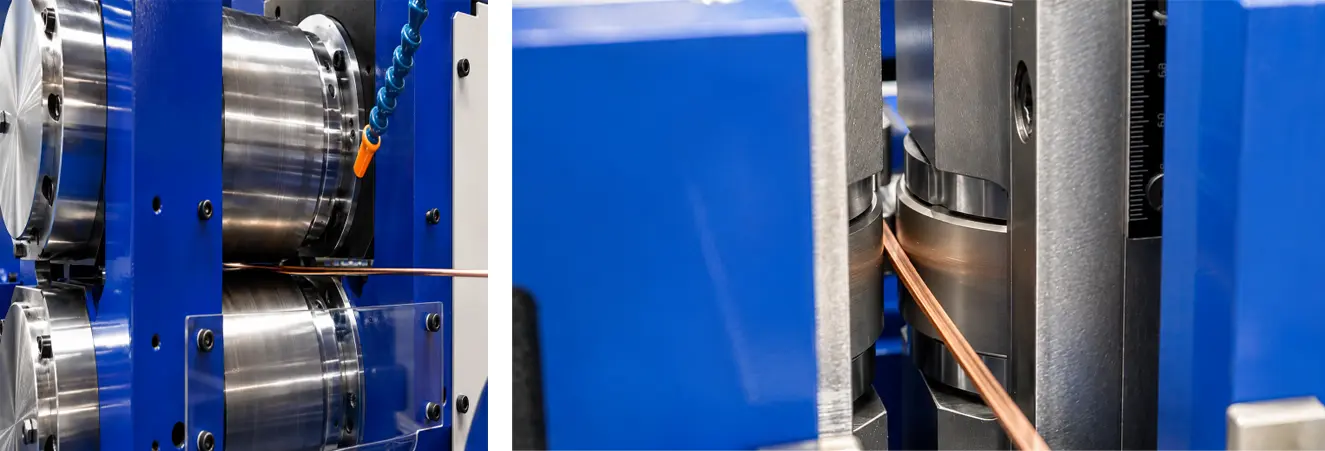

Tuotantoprosessi yhdistää aktiivisen maksun, monivaiheisen rullausmuodonmuutoksen, jännityssynkronoinnin, inline-mittatarkastuksen, valinnaisen puhdistusjärjestelmän ja tarkkuusrullan käämityksen yhdeksi jatkuvaksi tuotantojaksoksi.

Verrattuna perinteisiin suuriin valssauslaitteisiin, mikrovalssausjärjestelmä on kehitetty erityisesti pienikokoisille johtimille, joissa mittojen toistettavuus, pelkistysstabiilisuus ja pinnan laatu vaikuttavat suoraan alavirran muovaus-, käämitys- ja kokoonpanoprosesseihin.

Tuotantokyky

Laite soveltuu erittäin hienojen suorakaiteen muotoisten lankojen ja mikrotasaisten johtimien valmistukseen, joissa on tiukka toleranssivalvonta arvokkaisiin tarkkuussovelluksiin.

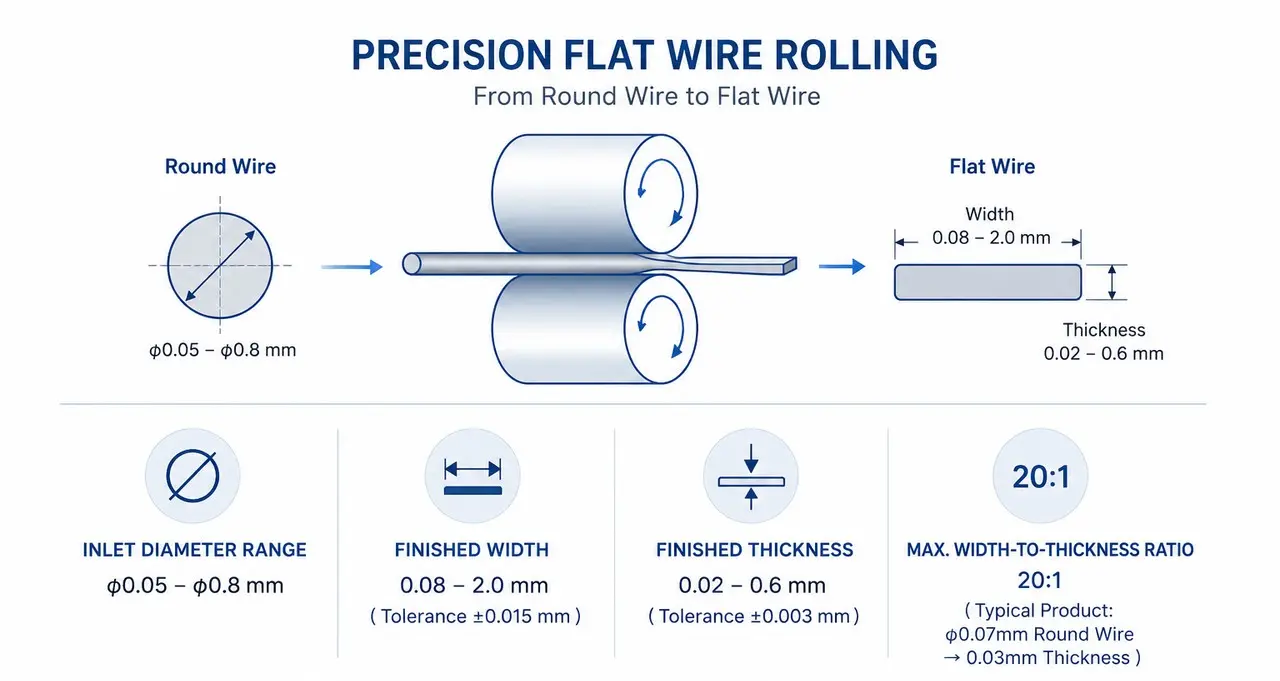

Tekniset parametrit

Tekninen tuote	Tekniset tiedot / saatavilla olevat tiedot
Tulolangan halkaisija	0,05-0,8 mm
Valmis leveys	0,08-2,0 mm
Valmis paksuus	0,02-0,6 mm
Suurin leveys/paksuussuhde	20:1.
Mekaaninen rakenne maksiminopeus	200 m/min.
Jäähdytys & voitelu	Suihkujäähdytys suodatuskiertojärjestelmällä
Ohjausjärjestelmä	HMI-käyttöliittymä reaaliaikaisella tuotannonvalvonnalla
Koneen kokoonpano	Räätälöity projektin vaatimusten mukaan

Normaali tuotantovirta

Aktiivinen maksu

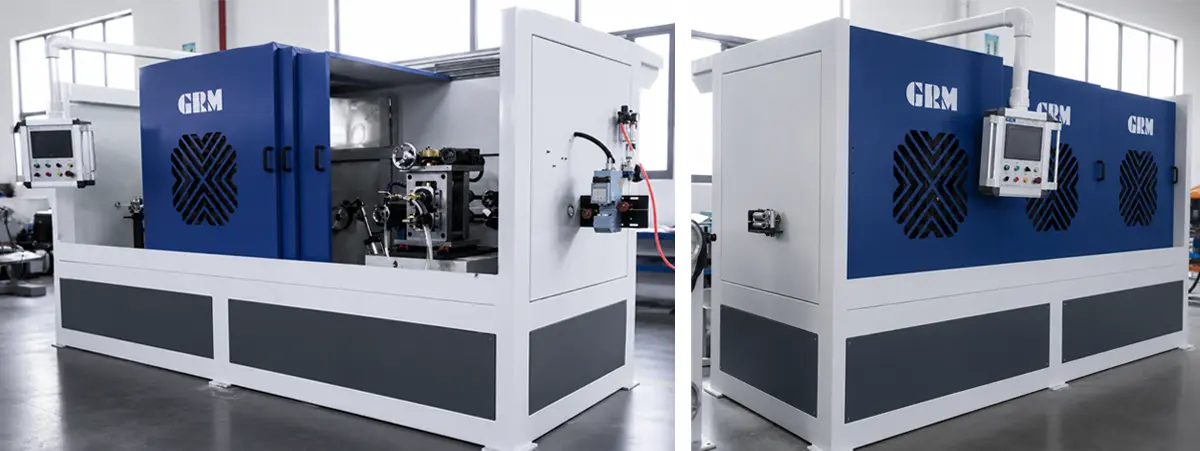

GRM160 valssaamo
Tanssija valssaamon jälkeen
Sisäinen tarkastus
GRM90 valssaamo
Inline puhdistus + kuivaus (valinnainen)
Spooler

Älykäs ohjausjärjestelmä

Keskitetty HMI-käyttöjärjestelmä täydelliseen linjaohjaukseen
Valssausnopeuden, jännityksen ja tuotannon tilan reaaliaikainen seuranta
Nopea säätömahdollisuus rullaparametrien korjaukseen
Visuaalinen näyttö koko tuotantoprosessista

Sovellukset

Suorakaidelangan mikrovalssausyksikköä käytetään laajalti teollisuudessa, jotka vaativat erittäin tarkkoja hienoja suorakaiteen muotoisia johtimia.

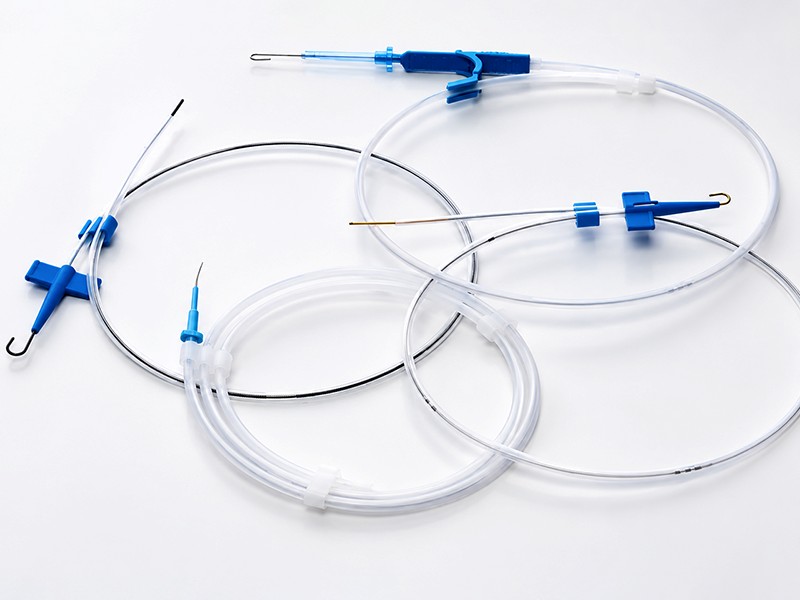

Lääketieteellinen ohjauslanka litteä lanka

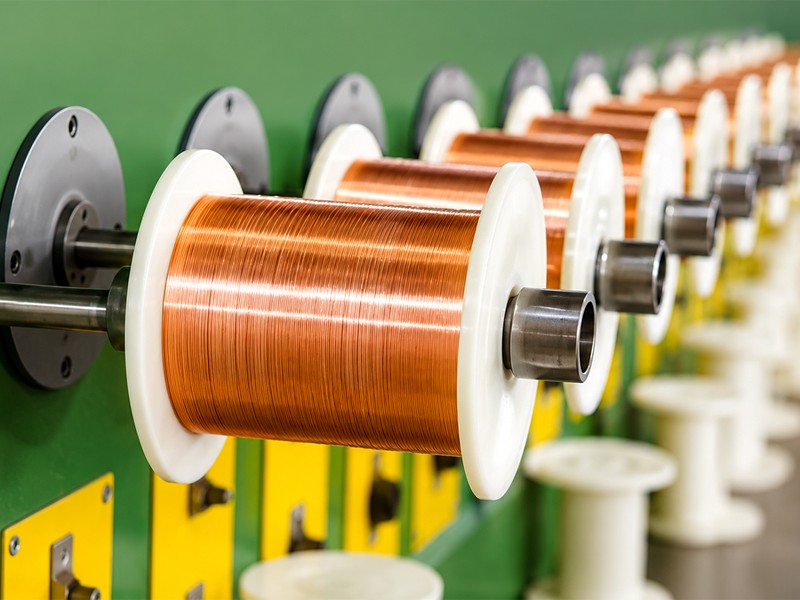

Pienoismuuntajan käämitysjohtimet

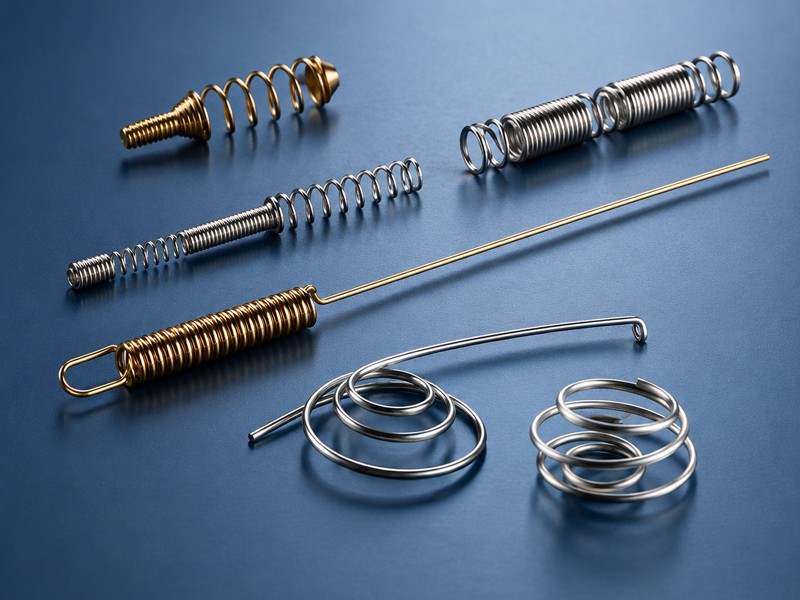

Tarkkuusjohtavat jousikomponentit

Anturin johtavat elementit

Korkean arvon seosten johtimien tuotanto

Usein kysytyt kysymykset hankinta- ja suunnittelutiimille

Kysymys	Vastaus
Mitä materiaalia kone voi käsitellä?	Toimitetussa lähteessä mainitaan erityisesti kupari pyöreästi vedetty lanka. Muut materiaalit tulee tarkistaa laadun, kovuuden ja vähennysaikataulun mukaan.
Voiko linjaa mukauttaa?	Kyllä. GRM voi räätälöidä linjan asettelua, tarkastuspisteitä, vastaanottomäärityksiä ja apujärjestelmiä saatuaan kohdetuotevalikoiman.
Mitä tietoja tarjoukseen tarvitaan?	Materiaali, syöttölangan halkaisija, valmis leveys/paksuus, toleranssi, tuotantonopeus, kelatyyppi, käytettävissä oleva lattiatila ja vaaditut standardit.
Sisältääkö sarja sisäpuhdistuksen?	Kyllä, kuvattu prosessi sisältää sisäpuhdistuksen, kuivauksen ja ruiskutusnesteen suodatuksen.
Voiko GRM tarjota avaimet käteen -ratkaisun?	Kyllä. GRM voi tarjota räätälöidyn tuotantolinjan, teknisen ehdotuksen, toimituksen, asennusopastuksen, käyttöönotto- ja koulutustuen.
Mitkä parametrit vaativat vielä vahvistuksen?	Vierintävoima, asennettu teho, linjan mitat, laitteen paino, lopullinen standardiversio, toimitusaika ja vastaanottomenettely.
