Mikä on PV-nauha ja miten se valmistetaan?

Mikä on PV-nauha ja miten se valmistetaan?

PV nauhaon kiteisen piin aurinkosähkömoduuleiden virransiirron tärkeä johdin. Se on tyypillisesti valmistettu korkean johtavuuden omaavasta kuparista, joka käy läpi valssauksen, hehkutuksen ja tinauksen. Sovelluksesta riippuen aurinkosähkönauhat luokitellaan ensisijaisesti liitäntänauhoiksi ja virtakiskonauhoiksi.

Yhteysnauhat yhdistävät vierekkäiset aurinkokennot ja johtavat kennojen tuottaman virran kennojonoon. Virtakiskonauhat, jotka ovat yleensä kooltaan suurempia, keräävät virran kennojonoista ja ohjaavat sen moduulin lähtöliittimiin tai kytkentärasiaan. Näin ollen nauhan mittatarkkuus, suoruus, pinnoitteen tasaisuus ja mekaaniset ominaisuudet vaikuttavat suoraan juotosprosessin vakauteen ja moduulin pitkäaikaiseen luotettavuuteen.

Miksi kuparilanka on rullattava litteäksi nauhaksi?

Perinteistä pyöreää kuparilankaa ei voida käyttää suoraan PV-moduuleissa; se vaatii plastisen muodonmuutoksen muuttaakseen sen poikkileikkauksen muotoa, jolloin materiaali muuttuu pyöreästä profiilista litteäksi nauhaksi, jolla on tarkka leveys-paksuussuhde.

Nauhatuotannossa valssausprosessin ydintehtävä ei ole vain "litistää kuparilankaa", vaan saavuttaa vakaa leveys, paksuus, reunan laatu ja tasaisuus hallitun muodonmuutoksen avulla. Leveyden vaihtelut voivat vaikuttaa juotoksen kohdistukseen, epätasainen paksuus vaikuttaa sähkövastuksen tasaisuuteen ja huono suoruus voi johtaa käämityksen epäsäännöllisyyksiin ja epävakaaseen tinaukseen myöhemmissä vaiheissa.

Siksi PV-nauhan valssausprosessi vaatii samanaikaista materiaalin muodonmuutoksen, jännityksen koordinoinnin, mittojen tarkastuksen ja pinnan laadun hallintaa.

PV-nauhan valmistusprosessi

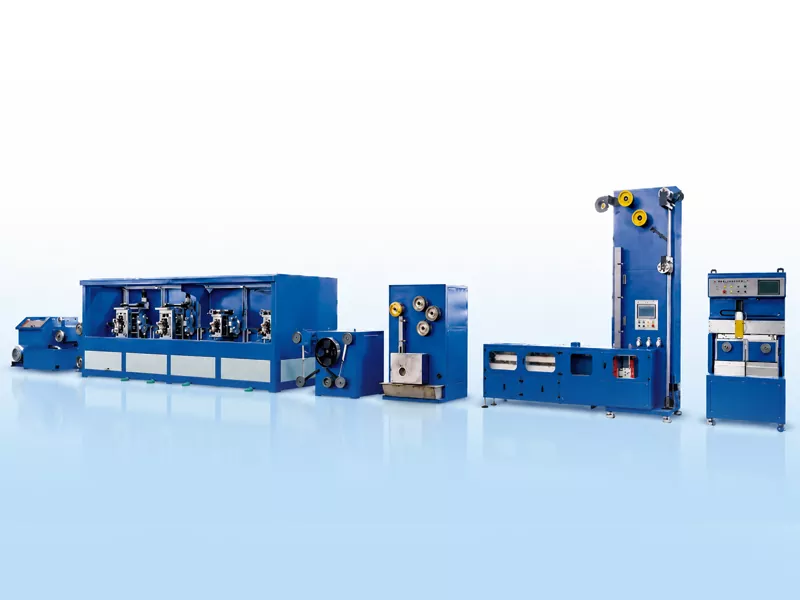

TyypillinenPV-nauhan tuotantolinjakäyttää raaka-aineena TU1 hapetonta kuparilankaa. Prosesseilla, kuten monivaiheinen langanveto, tarkkuusvalssaus, jatkuva hehkutus, juoksutusainekäsittely, kuumatinaus ja automaattinen käämitys, se saavuttaa tasaisten, tinattujen johtavien nauhojen jatkuvan valmistuksen pyöreästä kuparilangasta.

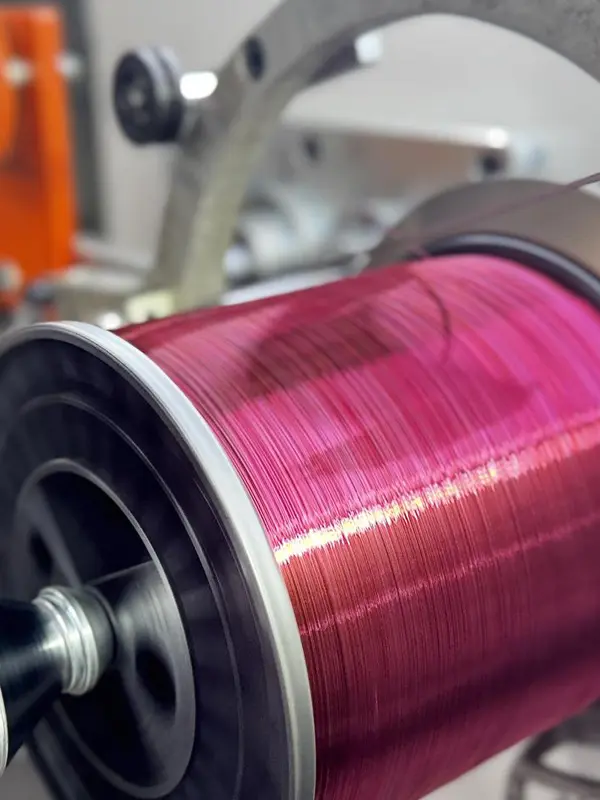

Kuparilangasta PV-nauhan valmistusprosessiin

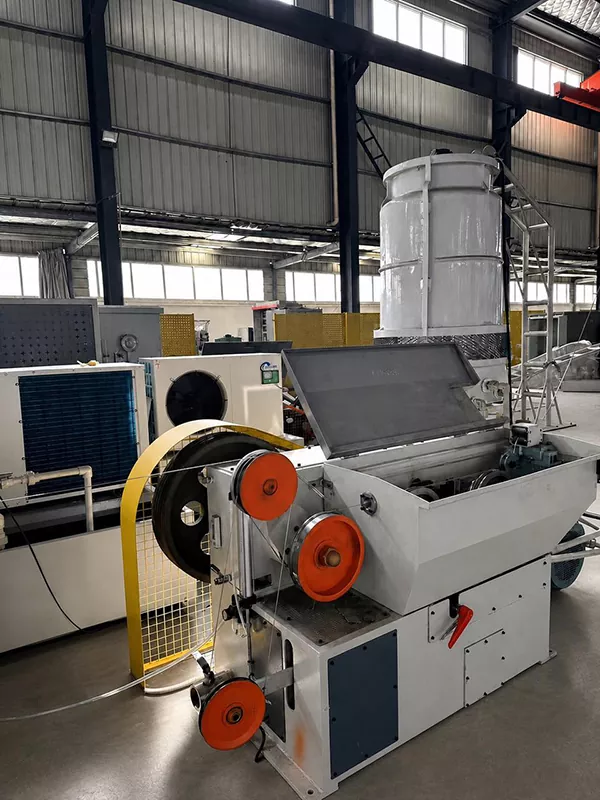

Piirustuskone

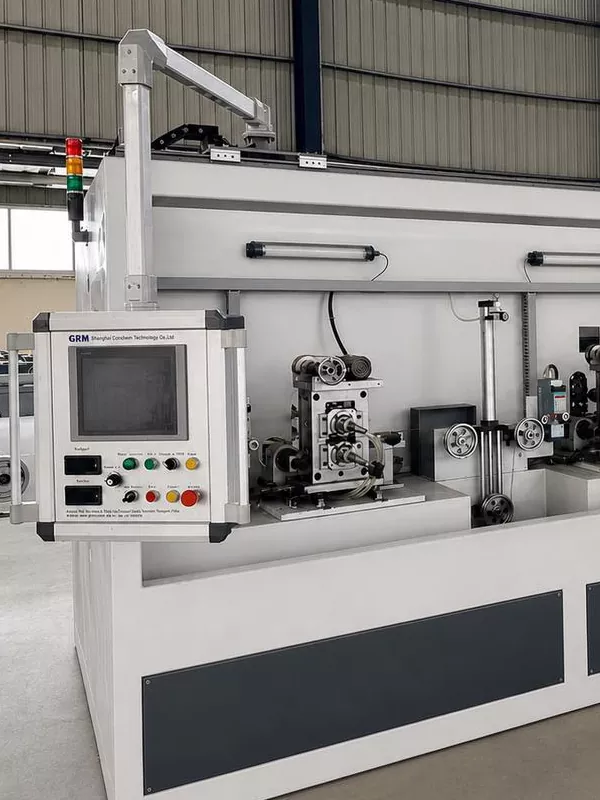

4 Rullateline

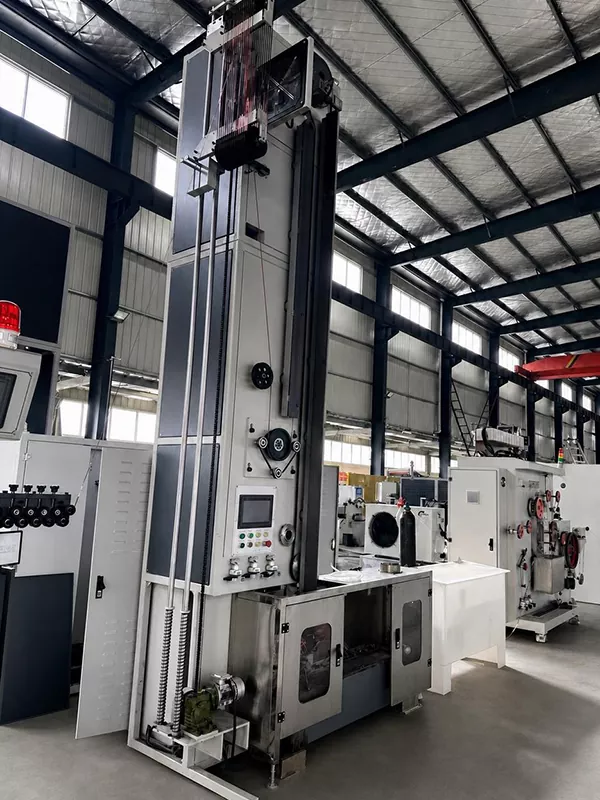

Hehkutus

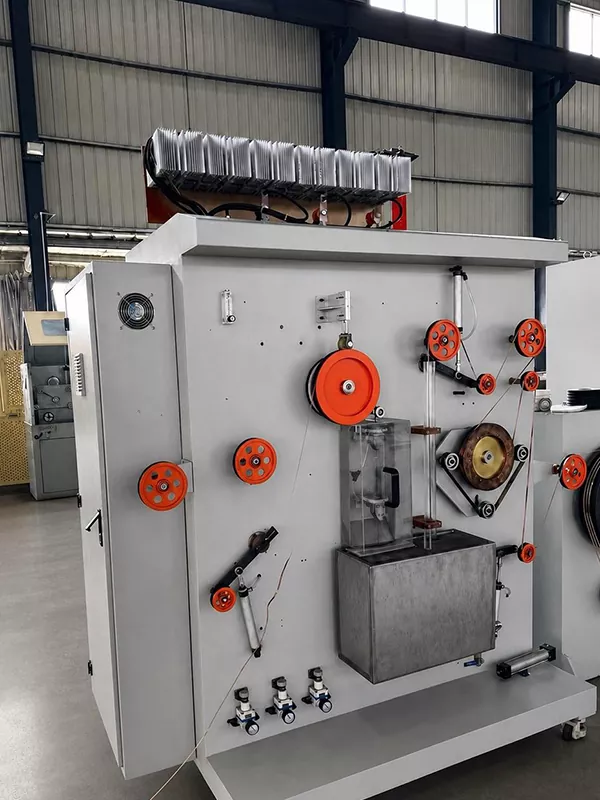

Tina pinnoite

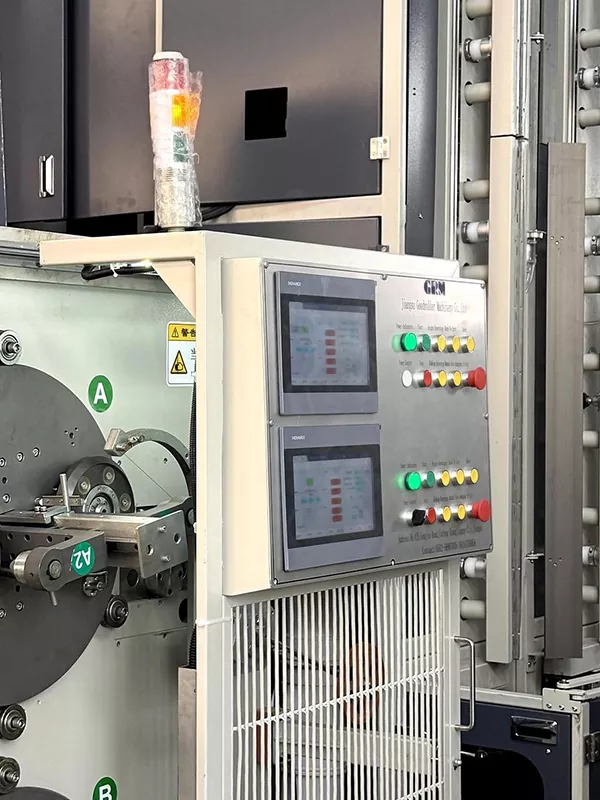

Automaattinen kelan vaihto

Tarkkuusotto

Pyöreä kuparilanka → langanveto → tarkkuusvalssaus → hehkutus → sulatekäsittely → kuumakasaustinapinnoitus → automaattinen käämitys

Tärkeimmät valmistuksen haasteet

1. Leveyden ja paksuuden säätö

Nauhan leveys ja paksuus määräävät juotoskosketinalueen, sähkövastuksen konsistenssin ja moduuliasetelman vakauden. Leveissä, ohuissa kiskotuotteissa pienetkin heilahtelut valssauksen aikana vahvistuvat myöhemmissä tinaus- ja kelausvaiheissa.

2. Strip tasaisuus ja suoraviivaisuus

Liustojen tasaisuus ja suoruus vaikuttavat polkuun tinauksen aikana, jännityksen vakauteen ja käämityksen siisteyteen. Huono suoruus saa nauhan vaeltamaan, mikä johtaa epätasaiseen käämitykseen tai säätöjen seisokkeihin myöhemmissä prosesseissa.

3. Hehkutus ja mekaaniset ominaisuudet

Valssatut kuparinauhat vaativat hehkutuksen mekaanisten ominaisuuksiensa säätämiseksi. Riittämätön hehkutus johtaa liialliseen kovuuteen, mikä estää myöhemmän juottamisen ja jännityksenpoiston moduulissa; päinvastoin, ylihehkutus voi vaarantaa tuotannon vakauden ja mittojen yhdenmukaisuuden.

4. Tinapinnoitteen tasaisuus

Kuumatinaus vaatii nauhan pinnan ja reunojen täydellisen peittämisen. Liian ohut pinnoite heikentää juotettavuutta, kun taas liian paksu pinnoite lisää materiaalin kulutusta ja voi vaikuttaa mittojen sakeuteen.

5. Käämityksen johdonmukaisuus

Automaattinen kelaus ei vaikuta ainoastaan ​​tuotteen ulkonäköön, vaan myös sen myöhempään pakkaamiseen, kuljetukseen ja käyttöön. Sellaiset tekijät kuin kireyden hallinta, servokäyttöiset poikittaismekanismit ja puolan vaihtomenetelmät määräävät käämin tiukkuuden ja reunan kohdistuksen.

Miksi online-mittauksella on väliä

Jatkuvassa tuotannossa manuaaliset pistetarkastukset eivät voi antaa oikea-aikaista palautetta valssausprosessin aikana tapahtuvista leveys- ja paksuusvaihteluista. Online-lasermittaus tarkkailee mittapoikkeamia reaaliajassa ja syöttää tiedot käyttöliittymään, jolloin käyttäjät voivat säätää prosessiparametreja nopeasti.

PV-nauhojen valmistajille online-tarkastuksen arvo ei ole ainoastaan ​​vaatimustenvastaisten tuotteiden havaitsemisessa, vaan myös erien välisen vaihtelun minimoimisessa ja yhtenäisyyden parantamisessa jatkuvan tuotannon aikana.

Tyypillinen tuotevalikoima

PV-kiskojen yleiset valmiit mitat ovat 3-8 mm leveä ja 0,2-0,4 mm paksu. Mittoja, toleransseja, tinapinnoitteen paksuutta ja mekaanisia ominaisuuksia koskevat erityisvaatimukset määräytyvät moduulin suunnittelun, juotosprosessien ja asiakkaan tuotestandardien mukaan.

Johtopäätös

PV-nauhan valmistus ei ole prosessi, johon liittyy yksittäinen laite; pikemminkin se on jatkuva, integroitu prosessi, joka käsittää langan vedon, valssauksen, hehkutuksen, tinauksen, tarkastuksen ja kelauksen. Tehokkaiden aurinkosähkömoduulien valmistuksessa vakaat nauhamitat, hyvä suoruus, tasainen tinapinnoite ja säädettävät mekaaniset ominaisuudet ovat olennaisia ​​moduulien juottamisen laadun ja pitkän aikavälin luotettavuuden takaamiseksi.
