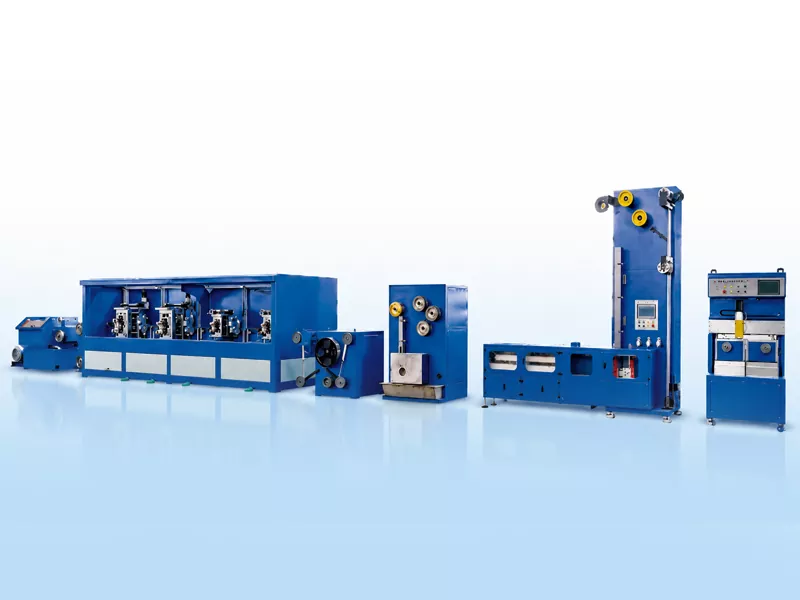

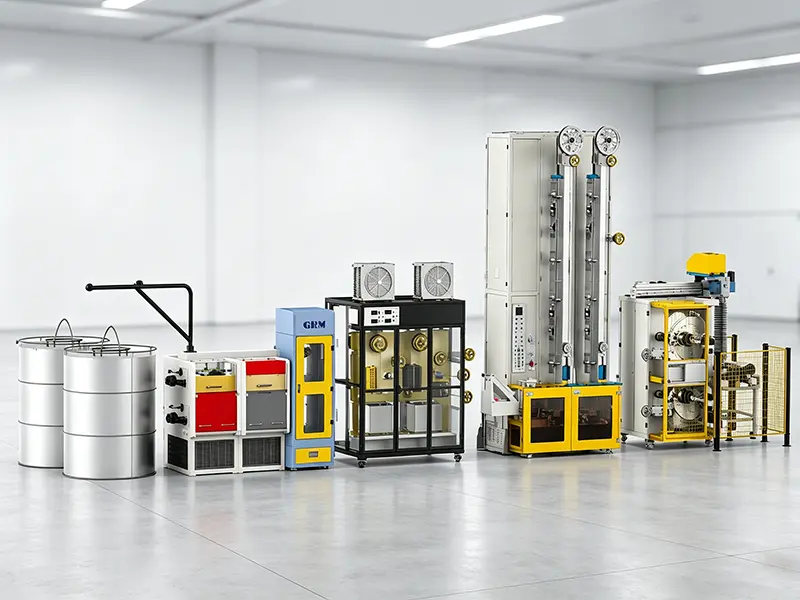

PV Busbar Ribbon -tuotantolinja

GRM PV -kiskonauhan tuotantolinja on suunniteltu jatkuvasti prosessoimaan TU1-hapetonta kuparilankaa erittäin tarkasti tinapäällystetyksi litteäksi johtavaksi nauhaksi. Linja soveltuu aurinkosähkön liitäntänauhan, virtakiskonauhan ja heijastavan virtakiskonauhan tuotantoon.
Täydellinen linja integroi langan vedon, tarkkuusvalssauksen, jatkuvan hehkutuksen, sulatekäsittelyn, kuuman tinapinnoituksen ja automaattisen oton. Se auttaa PV-nauhojen valmistajia hallitsemaan leveyden ja paksuuden tarkkuutta, tinapinnoitteen laatua, nauhan suoruutta ja käämityksen sakeutta.
GRM-virtakiskonauhan tuotantolinja on noin 26 m pitkä ja 3 m leveä, ja sen kokonaispaino on noin 14 tonnia. Suunnittelunopeus voi olla jopa 150 m/min, riippuen kuparilangan koosta, valmiiden nauhan mitoista, tinausnopeudesta ja vastaanottotavasta. Tyypillisissä tuotantoolosuhteissa kuukausituotanto voi olla noin 60-80 tonnia.

Lähetä kysely

Tuotteen Kuvaus

Kuparilangasta valmiiseen virtakiskonauhaan

PV-kiskonauhan tuotantolinja käyttää raaka-aineena pääasiassa kuparilankaa. Lanka vedetään ensin vaadittuun halkaisijaan valssausta varten ja muotoillaan sitten litteäksi nauhaksi monijalkaisella tarkkuusvalssauksella. Valssauksen jälkeen kuparinauha läpäisee jatkuvan hehkutuksen mekaanisten ominaisuuksiensa säätämiseksi, jota seuraa juoksutusainekäsittely ja kuumatinapinnoitus. Lopuksi valmis nauha kelataan automaattisen vastaanottojärjestelmän avulla keloille tai pannukakkukeloille.

Piirustuskone

Kuparilanka vedetään muotin läpi halkaisijaltaan 2,6-3,0 mm valmiiksi rullattavaksi.

4 Rullateline

Pyöreä kuparilanka rullataan litteäksi nauhaksi kontrolloidulla leveys- ja paksuustarkkuudella.

Hehkutus

Oikosulkuhehkutusta käytetään inerttikaasusuojauksen ja kiertovesijäähdytyksen kanssa parantamaan kuparinauhan mekaanisia ominaisuuksia.

Tina pinnoite

Käytetään hot-dip-tinapinnoitetta. Ilmaveitset säätelevät tinakerroksen paksuutta, ja tuulettimet auttavat vakauttamaan pinnan laatua. Yksipuolisen tinapinnoitteen paksuus: 0,01-0,025 mm.

Automaattinen kelan vaihto

Valinnaisia toimintoja ovat servosiirto, automaattinen kelan vaihto, automaattinen leikkaus ja automaattinen teippaus.

Tarkkuusotto

Kelan kelaus: jopa 30 kg.

Pannukakkukäämitys: valinnainen 1-2 kg.

T&K ja patentit

Vuodesta 2015 lähtien GRM on jatkanut aurinkosähkön liitäntänauhan ja virtakiskonauhan valmistuslaitteiden kehittämistä. Yritys on saanut useita teknisiä patentteja, jotka liittyvät tarkkuusvalssaukseen, tuotantolinjojen integrointiin ja PV-nauhan valmistusprosesseihin.

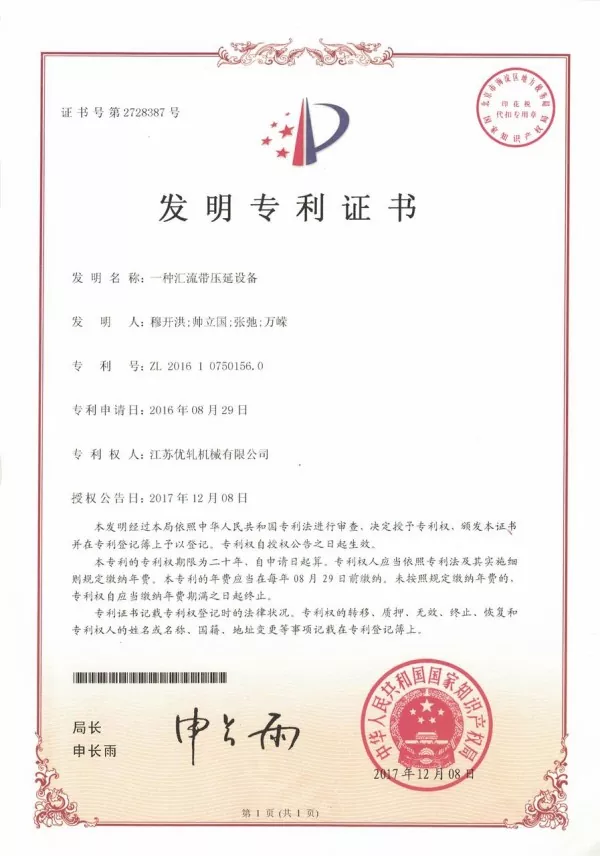

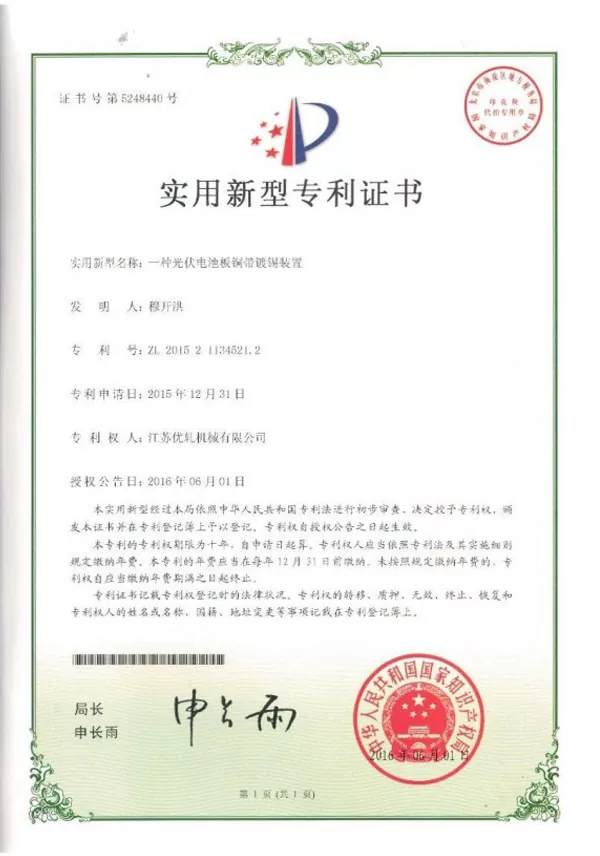

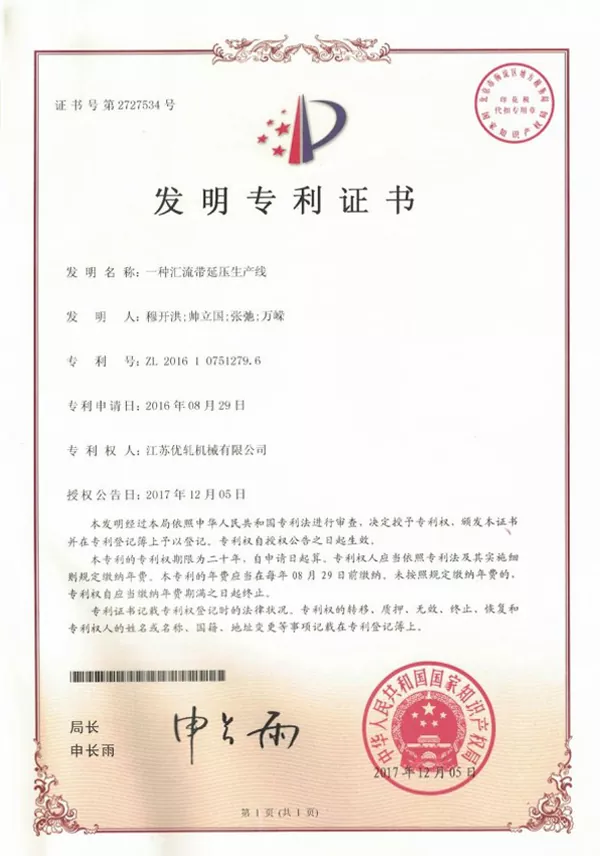

GRM-patentoidut tekniikat aurinkosähkönauhan valmistuslaitteisiin

Tärkeimmät ominaisuudet

Jatkuva tuotanto kuparilankatulosta valmiiseen tinapäällystettyyn kiskonauhalähtöön.
Parempi mittojen yhtenäisyys, pinnoitteen tasaisuus ja käämityksen laatu.
Jännityskoordinointi ja automaattinen käynnistys auttavat vähentämään tuotannon keskeytyksiä ja manuaalisia toimenpiteitä.
Tukee sekä vakiovirtakiskonauhan että heijastavan virtakiskonauhan tuotantoa erilaisiin PV-moduulien materiaalivaatimuksiin.
Tarjoaa aurinkosähkönauhavalmistajille integroidun tuotantoratkaisun, joka keskittyy prosessin ohjaukseen, tuotteiden johdonmukaisuuteen ja tuotannon tehokkuuteen.

Usein kysytyt kysymykset

1.Mikä on valmiin tuotteen kokovalikoima?

Valmisleveys: 3-8 mm.

Valmis paksuus: 0,2-0,4 mm.

2.Mitkä ovat toleranssi- ja mekaanisten ominaisuuksien alueet?

Leveystoleranssi: ±0,085 mm.

Paksuustoleranssi: ±0,01 mm.

Vetolujuus: ≥260 MPa.

Syötön lujuus: 90-130 MPa.

3.Mitä tinapinnoitusmenetelmää käytetään?

Linja käyttää hot-dip-tinapinnoitetta, joka peittää täydellisesti nauhan ympärillä, mukaan lukien molemmat sivureunat.

4.Miten tuotteen leveys ja paksuus mitataan?

Nelijalkaisen valssaimen neljäs teline on varustettu kahdella lasermittausjärjestelmällä, joista toinen mittaa leveyttä ja toinen paksuus. Mittaustiedot voidaan näyttää käyttöliittymässä.

5.Mitä materiaaleja voidaan käsitellä?

PV-kiskonauhan tuotantolinja on suunniteltu pääasiassa TU1-happivapaalle kuparilangalle. Räätälöidyt kokoonpanot voidaan toimittaa erilaisten kupariseosten, tuotemittojen ja erityisten nauhavaatimusten mukaan.
