4 korkeaa kapeakaistaista valssaamoa, käännettävä

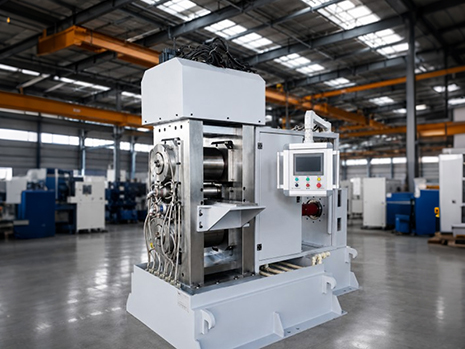

GRM-valssaamotehtaan GRM-S 4 korkea-kapea nauhavalssaamot, jotka voidaan kääntää, on suunniteltukapeiden alle 140 mm leveiden nauhojen tarkkuusvalssaus. Käännettävällä valssausrakenteella, PLC:llä, kosketusnäytöllä ja servoohjausjärjestelmällä varustettu mylly mahdollistaa rakonauhamateriaalien monivaihevalssauksen erinomaisella paksuustarkkuudella, nauhan tasaisuudella ja reunan laadulla. Se on ihanteellinen ratkaisu arvokkaisiin sovelluksiin, jotka vaativat sekä tarkkuutta että tuotannon joustavuutta.

Lähetä kysely

Tuotteen Kuvaus

GRM-yksijalkaiset kääntöjyrsimet soveltuvat erilaisten materiaalien, kuten piiteräksen, ruostumattoman teräksen, alumiiniseosten ja titaaniseosten, tarkkuusvalssaukseen. Käännettävä valssaustila mahdollistaa joustavan kulkuaikataulun materiaalin ominaisuuksien ja tavoitepaksuuden mukaan.

Kompaktin layoutnsa ja korkean kustannus-suorituskykysuhteen ansiosta tehdas soveltuu erityisen hyvin pienten ja keskisuurten erätuotantoon, T&K-sovelluksiin ja monitoimikäsittelyyn.

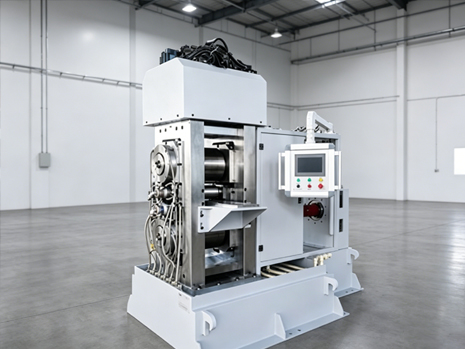

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Sovellettavat materiaalit

Hopea- ja hopeaseosnauhat

Alumiiniseosnauhat

Alumiinipohjaiset verhousnauhat

Ruostumattomasta teräksestä valmistetut nauhat

Silikoniteräsnauhat

Titaaniseoksesta ja titaanilla päällystetyt nauhat

Kokoonpano

Yksi vastaanottoalusta sekä sisään- että ulostulopuolella

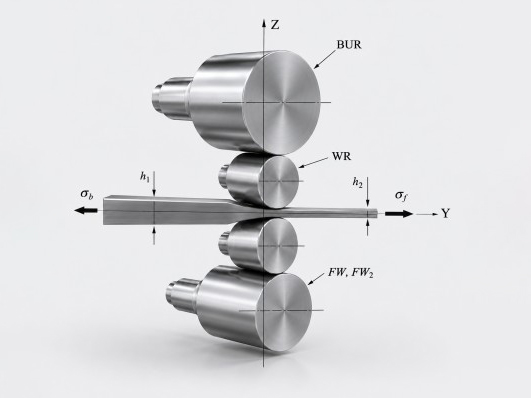

4-korkea kääntövalssaimen pääyksikkö

Itsenäisesti käytettävät ylä- ja alatelat asynkroniseen valssaukseen

PLC + HMI + Servo integroitu ohjausjärjestelmä

Silver alloy and titanium strip rolling on narrow strip mill

Tekniset tiedot

Jalustan tyyppi	4-korkea yksijalkainen peruutusjyrsin
Syöttöpaksuus	0,5-10 mm
Ulostulon paksuus	0,2-0,8 mm
Nauhan leveys	100-140 mm
Paksuustoleranssi	±0,015 mm
Laakereiden voitelu	Suljetun kierron automaattinen öljyvoitelu
Vararullan halkaisija	Φ300 × 200 mm
Työrullan halkaisija	Φ120 × 200 mm
Suunnittelun nopeus	0 – 0,4 m/s
Rolling Force	≥ 80 T

Edut

Käännettävä rullaava muotoilu

Joustava passinsäätö eri materiaaleille ja paksuusalueille.

High Precision Control

4 korkeaa, kapeaa nauhavalssainta, jotka ovat kääntyviä, on varustettu täydellä servokäytöllä ja PLC-ohjausjärjestelmällä, joiden paksuustarkkuus on jopa ±0,015 mm.

Kompakti myllytelineen muotoilu

Yhden jalustan asettelu pienellä jalustalla, ihanteellinen pienille ja keskisuurille erätuotantoon useilla tuotespesifikaatioilla.

Vaihtoehdot

Sähkömagneettinen telan lämmitysjärjestelmä (150-250°C)

Mahdollistaa vaihtamisen kylmä- ja lämminrullaustilojen välillä.

4-korkeasta 2-korkeaan muunnosrakenne

Varattu tulevaa prosessin laajentamista ja kuumavalssaussovelluksia varten.

FAQ

Q1: Mikä on nauhan suurin leveys?

GRM: Nauhan maksimileveys on 140 mm, suunniteltu tarkkuuskapeaan nauhavalssaussovelluksiin.

Q2: Voiko tehdas käsitellä ruostumatonta terästä ja piiterästä?

GRM: Kyllä. Neljä korkeaa, kapeaa nauhavalssaamoamme, käännettävä, sopivat erityisen hyvin vaikeasti valssattaville materiaaleille, kuten ruostumattomalle teräkselle ja piiteräkselle.

Q3: Voiko tehdas toimia hehkutus- tai peittauslinjojen kanssa?

GRM: Kyllä. GRM voi tarjota integroituja ratkaisuja, kuten hehkutuslinjoja, peittausjärjestelmiä ja kelojen käsittelylaitteita.

GRM on erikoistunut tarkkuuskapeanauhavalssausratkaisuihin, jotka tarjoavat korkean tarkkuuden, luotettavuuden ja kustannustehokkuuden laitteita. Yksijalkaisten kääntömyllyjen lisäksi tarjoamme myös kompakteja monijalkaisia valssaamoita, jatkuvia valssauslinjoja ja räätälöityjä metallinkäsittelyjärjestelmiä.
Ota yhteyttä jo tänään saadaksesi räätälöidyn valssausratkaisun materiaali- ja tuotantovaatimuksiisi.
